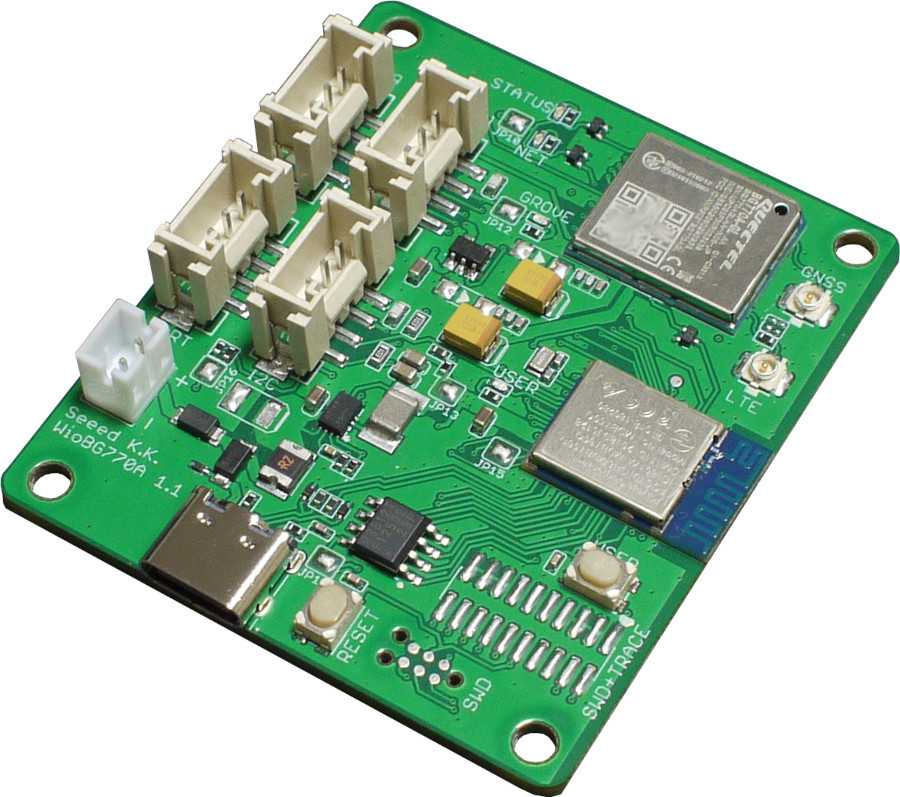

Wio BG770A v1.1
Wio BG770A v1.1は、Arduino IDEを使用してプログラミング可能なマイコン搭載の開発ボードで、LTE-M・NB-IoTのセルラー通信に対応しています。ボード上に4つのGroveコネクタを搭載しており、センサー・アクチュエーターなどのGroveモジュールと接続ができます。
また、LTE通信の省電力機能であるeDRX/PSMの利用や、センサーへの電力供給をプログラムで制御可能です。電源OFF時でもデータ保持ができる不揮発性メモリ(FeRAM)を搭載しており、乾電池や充電式バッテリーといった電源環境でも、通信や電力を制御しながら長期稼働するデバイスを開発することができます。
Wio BG770A v1.1では、Wio BG770A v1.0に対して以下の点が変更されました。変更の詳細は、GitHubページをご参照ください。
- VSYS_3V3がドロップする現象の対策を実施
- Grove-UARTからの電源供給に対応（3.3V）
- 電源電圧測定機能を追加：サンプルスケッチ
- 電源の安定性向上
- リセッタブルフューズを変更
なお、v1.1はv1.0の上位互換であり、Arduino IDEの「Board Version」設定を「1.0」から「1.1」に変更することで、既存のスケッチをそのままご利用いただけますが、以下の点にご注意ください。
VGROVE_ENABLEピンの極性反転について
Groveコネクタへの給電を制御するVGROVE_ENABLEピンは、v1.0とv1.1でアクティブ極性(HIGH/LOW)が逆になっています。
下記のようにdigitalWrite()の引数にHIGH/LOWやピン値を直接ハードコードしている場合、v1.1環境では給電のON/OFFが意図と逆になりますので、コードの修正が必要です。
- 修正前: digitalWrite(PIN_VGROVE_ENABLE, LOW);
- 修正後: digitalWrite(PIN_VGROVE_ENABLE, VGROVE_ENABLE_ON);
WioCellularライブラリが提供するVGROVE_ENABLE_ON / VGROVE_ENABLE_OFFマクロを使用していただくことで、Board Versionの設定に応じて自動的に正しい極性が適用されるため、v1.0/v1.1どちらのハードウェアでも同一のコードで動作させることができます。今後のスケッチではこのマクロのご利用を推奨します。
商品や仕様の詳細、マニュアル類については、以下のページをご確認ください。
- Wio BG770A (Seeed K.K. Wiki)
- マニュアル
- サンプル
- アプリケーションノート
| 商品名 | 価格（送料別） |
|---|---|
| Wio BG770A v1.1 | 14,850 円（1,000円分のソラコムクーポンを含む） カートに追加 |
- 1,000円分の、6ヶ月使用可能なクーポンが付きます。クーポンは IoT SIM の基本料金、データ通信料、SORACOM Beam、Canal といったソラコムのすべてのサービス料のお支払に適用できます。ただし、SIMカードやデバイスといった物品の購入には適用されません。また、クーポンは日本カバレッジのサービスにのみ適用されます。グローバルカバレッジのサービスには適用されません。クーポンは、SORACOM ユーザーコンソールの受け取り確認ボタンをクリックすることで、自動で付与されます。
注意事項
- 本商品は、プロトタイピング向け商品という商品の性質上、故障対応については初期不良のみとなります。あらかじめご了承ください。
- 商品に関連する事故・故障による損害については、当社は一切の責任を負わないものとします。
- 初期不良等が生じた場合に、当社では交換対応等は実施する場合がございますが、原因・要因分析や追求等は行いません。
- 原則として、SIM を除くデバイス類に関しては、該非判定書、パラメーターシートなどのご用意はいたしません。
- 米国が輸出を規制・禁止している国、またはこれらの国の国民や居住者への商品の輸出および持ち出しを禁止いたします。
- 何らかの都合により、注文を取り消すことがあります。またその理由を開示しない場合がございます。
- 記載については細心の注意を払っておりますが、詳細については各メーカ様Webサイトでご確認ください。
- 記載の通信速度は、通信規格上の最大値であり、実際の利用時において通信速度を保証するものではありません。
- 当社で販売するデバイスについては、当社のサービスと組み合わせてご利用いただく前提で販売しております。他社サービスとの組み合わせ時のご利用・保証に関してはお答えいたしかねます。
- 当社で販売するデバイスのファームウェアバージョンは予告なく変更・更新されることがあります。
- 当社で販売するデバイスについては、ファームウェアが更新された場合でも、原則として当社からご購入者様に個別の通知はいたしません。
- 本商品はQuectel社製の通信モジュールを搭載しておりますが、ファームウェアの更新を行うことを前提としてはおらず、ファームウェア及びアップデートツールはご提供いたしかねます。
本製品の活用レシピ
| メーカー名 | Seeed株式会社 |
|---|---|
| 商品名 | Wio BG770A v1.1 |
| サイズ | 49 mm × 55 mm × 13 mm |
| 重量 | 約15g |
| 内蔵モデム | Quectel BG770A-GL |
| 通信方式 | LTE Cat.M1 / NB-IoT ※セルラーとGNSSは排他で機能します |
| 対応バンド | 4G(LTE-M/NB-IoT)：B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B27, B28, B66 |
| 対応サブスクリプション | SORACOM IoT SIM：plan01s, plan01s-LDV, planX3 特定地域向け IoT SIM：plan-D, plan-KM1 |
| サブスクリプションの追加 | 追加できます |
| SMS | 対応 |
| 対応SIM形状 | ナノ (4FF) |
| アンテナ |
|
| 電源 |
|
| 保証 | 初期不良のみ |
| JC-STAR制度 | 適合予定なし |
| ドキュメント | こちらより、各種マニュアルやサンプルスケッチ、アプリケーションノートが確認いただけます。 |
| 同梱品 | セルラー用アンテナ（1本） |
| GNSS | GPS, GLONASS ※GNSSとセルラーは排他で機能します |
