S+ Camera Basic

S+ Camera Basic

SORACOM Plus Camera Basic (以下、S+ Camera Basic、サープラスカメラ ベーシック)は、電源をつなぐだけで、通信するエッジAIカメラです。SORACOM Air のセルラー通信を搭載しており、汎用マウンタを利用して手軽に設置、さらに遠隔からAIアルゴリズム書き換えが可能なエッジ処理カメラです。

S+ Camera Basic とは

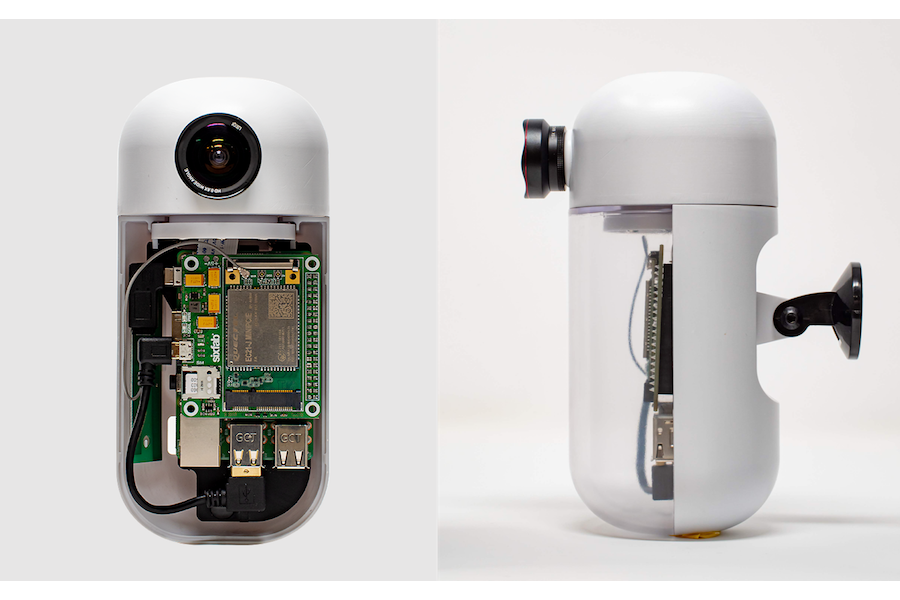

S+ Camera Basic はエッジ処理基板として Raspberry Pi をベースとし、通信モジュール、SIMカード、カメラ、電源を一体化し、電源を入れるだけで通信も含めて稼働します。本カメラは、エッジデバイスの統合管理サービス「SORACOM Mosaic」によって運用管理されます。

S+ Camera 筐体

S+ Camera Basicは、筐体本体と電源、汎用型マグネットマウント、SORACOM IoT SIM plan-D が標準搭載されます。
すぐに現場に配置できるように汎用型のマグネットマウントが用意されており、マウント部分にて縦方向、カメラレンズ部分にて横方向に回転可能で対象に向けやすくなっています。

構成

camera configuration

取り付けとカメラ可動

camera movement

アルゴリズム

カメラのアルゴリズムは、遠隔からセルラー経由で更新可能になっており、「SORACOM Mosaic」から管理できます。アルゴリズムはソラコムから提供される”サンプルアルゴリズム”(無償提供)、自社で独自に開発できる”自社開発アルゴリズム”、パートナーから提供される”3rd party アルゴリズム”(有償提供)のいずれかを御利用いただけます。

サンプルアルゴリズム

サンプルアルゴリズムは随時追加されます。現在提供中のサンプルアルゴリズはこちらを参照してください。

自社製作アルゴリズム

S+ Camera Basic上で動くアルゴリズムはお客様ご自身でも製作可能です。下記開発者向けガイドを掲載しておりますので、こちらの内容をご参照ください。
https://dev.soracom.io/jp/mosaic/algorithm-development/#pc

3rd partyアルゴリズム

ソラコムパートナーから提供されるアルゴリズムです。
今後こちらに掲載予定です。アルゴリズムを提供、ご検討いただけるパートナー様はこちらよりご連絡ください。

商品名 価格(税別・送料別)
S+ Camera Basic 49,800 円  カートに追加

本商品は、以下の内容物から構成されるセット商品となります。

セット内容 数量
「S+ Camera Basic」本体 1
ACアダプタ 1
汎用型マグネットマウント 1
SORACOM 特定地域向け IoT SIMカード plan-D サイズ:マイクロ(データ通信のみ) 1

オプションレンズ

S+ Camera Basic用の3種類(広角、魚眼、望遠)のレンズをコンソールから購入可能です。

lens list



レンズの種類

画角*

価格 レンズの外観 内容物一覧
0.6倍広角レンズ

水平画角: 90度

垂直画角: 74度

1,500円

(税込み、

送料別)

lens 110 include
0.28倍魚眼レンズ 1,500円

(税込み、

送料別)

lens 195 include
10倍望遠レンズ 1,500円

(税込み、

送料別)



lens macro include

それぞれのレンズの実際の画像についてはこちらの画像を参考にしてください。

lens pictures


*  S+ Camera Basic で 1640×1232 ピクセル撮影時の理論値になります。


本製品の活用レシピ


S+ Camera Basic デバイス諸元、仕様

camera size

デバイス仕様

外形 φ86 × 187mm
重量 274g(電源・電源ケーブ・GoPro取り付け金具を除く)
F値 F2.0
静止画解像度 4Mピクセル (1640 × 1232)
IRフィルターなし
※自然光の影響を受けにくく、機械学習に適した画像が取得できます。
解像度/フレームレート 640 x 480 / 最大30fps
1280 x 720 / 最大13fps(推奨)
1640 x 1232 /最大7fps
1640 x 922 /最大7fps
画角 水平方向画角 : 62.2 度, 垂直方向画角 : 48.8 度
※オプションで使用する広角レンズ、魚眼レンズにより可変。
防水機能 なし
動作周囲温度 0℃〜40℃
カメラ角度調整機構 手動
画像回転 ○(アルゴリズムの変数にて制御可能)
CPU Broadcom BCM2711,
Quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
メモリ 4GB
ストレージ アルゴリズム格納 標準サイズ 最大 1GByte
接続コネクタ(USB) USB3.0 x 1port
接続コネクタ(有線LAN) Gigabit Ethernet
※本機能はサポートしません。
Bluetooth Bluetooth 5.0, BLE
※デフォルトOff。本機能はサポートしません。
無線LAN 2.4 GHz and 5.0 GHz IEEE 802.11ac wireless
※デフォルトOff。本機能はサポートしません。
セルラー NTT ドコモ回線
LTE Cat. 1
B1 / B3 / B8 / B18 / B19 / B26
電源 5V DC via USB-C connector (minimum 3A*)
保証期間 なし
※初期不具合のみご対応いたします。

S+ Camera Basic の拡張利用について

外部USBカメラの利用

S+ Camera Basicに搭載されているカメラ以外のカメラのご利用が可能です。現在稼働確認が取れているカメラは下記です。

メーカー ELP
型番 ELP-USB100W05MT-DL36
画素数 100万画素
特徴 防水仕様
赤外線LED搭載
IRカット
製品ページ http://www.elpcctv.com/hd-ir-dome-720p-usb-camera-with-ir-cut-24pcs-ir-led-and-36mm-lens-p-202.html

「ELP-USB100W05MT-DL36」はソラコムからは販売しておりませんが、一般的に入手可能な製品ですので別途ご入手いただければと思います。

Coral USB Acceleratorの利用

Coral USB Acceleratorの利用が可能です。詳細な利用方法についてはこちらのページを参照してください。
coral

ML accelerator Google Edge TPU coprocessor
Connector USB 3.0 Type-C* (data/power)
Dimensions 65 mm x 30 mm
製品ページ https://coral.ai/products/accelerator/

「Coral USB Accelerator」はソラコムからは販売しておりませんが、一般的に入手可能な製品ですので別途ご入手いただければと思います。

カメラマウント

設置場所に合わせてGoPro® に利用可能な各種のマウントをご利用いただけます。マウントは一般的に入手可能な製品ですので別途ご入手ください。

mount




ご質問などはこちらよりお問い合わせください。
